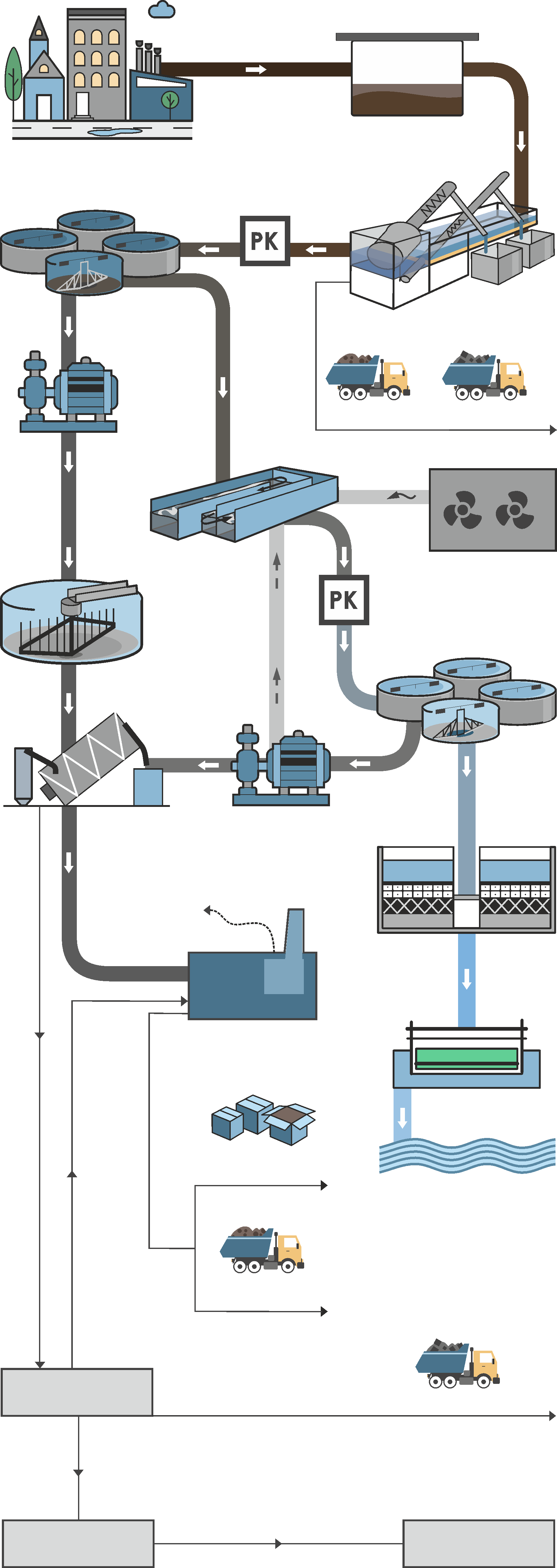

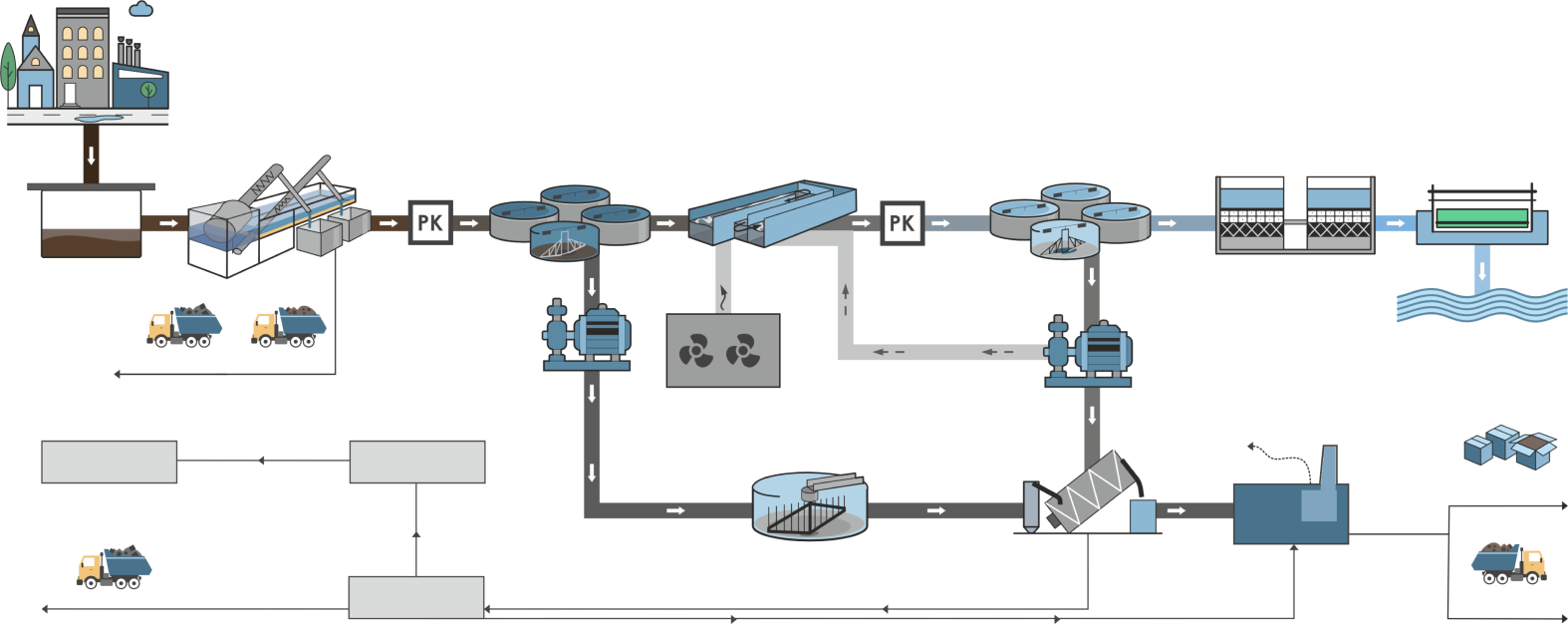

Канализационные очистные сооружения
Потребитель
Здание решеток
с песколовками
с песколовками
Первичные отстойники
Аэротенки
Вторичные отстойники
Блок доочистки
Ультрафиолетовое обеззораживание
Приемная камера
Насосная станция сырого осадка
Воздуходувная станция
Илоуплотнитель
Цех механического обезвоживания
Цех терморегуляции осадков
Иловая насосная
станция
станция
Производство почвогрунтов
Компостирование
осадка
осадка
Сушка
(иловые площадки)
(иловые площадки)
5 класс отходов и качество осадка соответствует требованиям
ГОСТ Р 54534-2011
ГОСТ Р 54534-2011
- желательно при наличие тяжелых металлов
- наличие денежных средств
перед сжиганием возможна сушка осадка
для уменьшения производительности сжигания
для уменьшения производительности сжигания
поиск возможного места
сдачи продукта
сдачи продукта
Генерация тепловой энергии дымовых газов для повторного использования на нужды площадки
Поиск возможного
места сдачи
продукта
места сдачи
продукта
5 класс отходов
ОТБРОСЫ
На полигон ТБО
ПЕСОК
ОБЕЗВОЖЕННЫЙ ОСАДОК
На полигон ТБО
На полигон ТБО
ЗОЛА
ЗОЛА
Для строительных нужд
Сброс в водный объект
вода соответствует ПДК Рыбхоз
Приемная камера
Приемная камера устанавливается на входе очистных сооружений, принимает стоки, гасит скорость потока.
Приемная камера устанавливается на входе очистных сооружений, принимает стоки, гасит скорость потока.
Получение на основе осадка почвогрунтов, рекультивантов. осадки смешивают с неплодородным грунтом, песком и т.п., до получения продукции соответствующих характеристик заданной рецептуре почвогрунта.
Трубопровод биологически очищенных стоков.
Трубопровод возвратного активного ила.
Трубопровод осветленных стоков.
Трубопровод осажденного активного ила предназначенный для перекачки активного ила из вторичных отстойников в иловую насосную станцию, образующийся в результате отстаивания иловой смеси и разделения активного ила от очищенной воды.
Трубопровод избыточного активного ила.
Трубопровод обезвоженного осадка (кек).
Достигается стабилизация органических веществ, обеззараживание, снижение влажности и массы осадка, улучшение физико-механических свойств компостируемой массы и обеспечивается товарный вид.
Подготовка осадков к дальнейшему использованию в качестве органического удобрения. Это процесс выдержки, в результате которого достигается дополнительное подсушивание, вымораживание, стабилизация и минерализация органических веществ. выдержка осуществляется от 2 до 5 лет и более.
Трубопровод сырого осадка, предназначенный для транспортировки отстоявшегося осадка для дальнейшего обезвоживания
Здание решеток с песколовками
В напорном режиме стоки проходят стадию механической очистки на решетке, где удаляется крупный мусор. Далее сточные воды поступают на песколовку, в которой происходит извлечение песка.
В напорном режиме стоки проходят стадию механической очистки на решетке, где удаляется крупный мусор. Далее сточные воды поступают на песколовку, в которой происходит извлечение песка.
Первичные отстойники
Принцип действия основан на процессе отстаивания сточной воды. Под воздействием гравитационных сил нерастворимые примеси оседают на дно, а легкие плавающие вещества всплывают на поверхность. Осадок и вещества удаляются из отстойника с помощью скребка.
Принцип действия основан на процессе отстаивания сточной воды. Под воздействием гравитационных сил нерастворимые примеси оседают на дно, а легкие плавающие вещества всплывают на поверхность. Осадок и вещества удаляются из отстойника с помощью скребка.
Аэротенки
Резервуар по которому протекает сточная вода, смешанная с активным илом, где происходит биологическая очистка сточной воды. Воздух, вводимый с помощью пневматических или механических аэраторов — аэрационной системы, перемешивает обрабатываемую сточную воду с активным илом и насыщает её кислородом, необходимым для жизнедеятельности бактерий. Большая насыщенность сточной воды активным илом и непрерывное поступление кислорода обеспечивают интенсивную биологическую очистку.
Резервуар по которому протекает сточная вода, смешанная с активным илом, где происходит биологическая очистка сточной воды. Воздух, вводимый с помощью пневматических или механических аэраторов — аэрационной системы, перемешивает обрабатываемую сточную воду с активным илом и насыщает её кислородом, необходимым для жизнедеятельности бактерий. Большая насыщенность сточной воды активным илом и непрерывное поступление кислорода обеспечивают интенсивную биологическую очистку.
Воздуходувная станция
Обеспечивает подачу воздуха
в аэротенки.
Обеспечивает подачу воздуха
в аэротенки.
Вторичные отстойники
Во вторичных отстойниках проходит отстаивание иловой смеси и разделение активного ила от очищенной воды. Ил, выгружаемый из вторичных отстойников, перекачивается в аэротенки и отводится на обезвоживание (избыточный активный ил).
Во вторичных отстойниках проходит отстаивание иловой смеси и разделение активного ила от очищенной воды. Ил, выгружаемый из вторичных отстойников, перекачивается в аэротенки и отводится на обезвоживание (избыточный активный ил).
Блок доочистки
После биологической очистки сточные воды поступают в блок
доочистки.
После биологической очистки сточные воды поступают в блок
доочистки.
Ультрафиолетовое обеззараживание
УФ установка для обеззараживания воды предназначена для удаления бактерий, спор, микробов и вирусов присутствующих в воде. Обеззараживание выполняется при ультрафиолетовом излучении определенной интенсивности в течение определенного периода времени. В результате такого облучения микроорганизмы «стерилизуются», т. к. они теряют способность воспроизводства.
УФ установка для обеззараживания воды предназначена для удаления бактерий, спор, микробов и вирусов присутствующих в воде. Обеззараживание выполняется при ультрафиолетовом излучении определенной интенсивности в течение определенного периода времени. В результате такого облучения микроорганизмы «стерилизуются», т. к. они теряют способность воспроизводства.
Иловая насосная станция
Обеспечивает равномерную циркуляцию активного ила. Насосная станция перекачивает активный ил из вторичных отстойников в аэротенки (возвратный ил) и на обезвоживание (избыточный активный ил).
Обеспечивает равномерную циркуляцию активного ила. Насосная станция перекачивает активный ил из вторичных отстойников в аэротенки (возвратный ил) и на обезвоживание (избыточный активный ил).
Насосная станция сырого осадка
Предназначена для откачки осадка и плавающих веществ, образующихся на первичных отстойниках
Предназначена для откачки осадка и плавающих веществ, образующихся на первичных отстойниках
Илоуплотнитель
предназначен для уменьшения влажности, а следовательно, и объема избыточного активного ила методом длительного отстаивания., только сделай картинку немного по другому, у него внизу конус) вода уходит как раз и тромбуется.
предназначен для уменьшения влажности, а следовательно, и объема избыточного активного ила методом длительного отстаивания., только сделай картинку немного по другому, у него внизу конус) вода уходит как раз и тромбуется.
Цех механического обезвоживания
Избыточный активный ил, образующися в результате прироста биомассы в процессе потребления органических загрязнений, подается на сооружения обработки осадка.
Избыточный активный ил, образующися в результате прироста биомассы в процессе потребления органических загрязнений, подается на сооружения обработки осадка.
Цех термоутилизации осадков
Обезвоженный осадок поддвергается воздействию высоких температур, в результате чего снижается его влажность (сушка осадка), объем и органическое вещество.
Максимальное сокращение объема осадка путем окисления всей органической части осадка, Осадок сжигается в горячем слое песка, который псевдоожижается поступающим
в зону горения воздухом. Осадок эффективно смешивается с песком, вода быстро испаряется, а органическое вещество окисляется. Полученная в результате сжигания зола улавливается на электрофильтрах.
Обезвоженный осадок поддвергается воздействию высоких температур, в результате чего снижается его влажность (сушка осадка), объем и органическое вещество.
Максимальное сокращение объема осадка путем окисления всей органической части осадка, Осадок сжигается в горячем слое песка, который псевдоожижается поступающим
в зону горения воздухом. Осадок эффективно смешивается с песком, вода быстро испаряется, а органическое вещество окисляется. Полученная в результате сжигания зола улавливается на электрофильтрах.
